Сердце вашего дома: Полное руководство по выбору, сборке и эксплуатации электрощита

Представьте себе дом без электричества. Отсутствие света, невозможность пользоваться бытовой техникой, отоплением, системами безопасности – это сценарий, который даже сложно вообразить в современном мире. И за всем этим сложным, но жизненно важным процессом стоит скромный, но чрезвычайно важный элемент – электрощит. Это не просто коробка с проводами, это мозг и нервный центр вашей электрической системы, обеспечивающий безопасность, надежность и функциональность всего вашего жилища.

В этой статье мы погрузимся в мир электрощитов, раскроем их секреты, поможем вам сделать осознанный выбор и понять, как этот важный элемент работает. Мы разберем основные типы, компоненты, критерии выбора, а также тонкости монтажа и эксплуатации, чтобы вы чувствовали себя уверенно, когда речь заходит об электробезопасности вашего дома.

Что такое электрощит и зачем он нужен? Фундамент вашей электробезопасности.

Электрощит, также известный как квартирный щиток, распределительный щит или силовой щит, – это устройство, которое служит для приема, распределения и учета электроэнергии, поступающей от внешней сети, а также для защиты электрических цепей от перегрузок и коротких замыканий.

Ключевые функции электрощита:

1. Прием электроэнергии: Щит получает электрический ток от ввода в здание (обычно это кабель от электросети или генератора).
2. Распределение электроэнергии: Затем ток распределяется по различным группам потребителей (розетки, освещение, отдельные мощные приборы, такие как электроплита или кондиционер). Каждая группа защищена своим автоматическим выключателем.
3. Защита от перегрузок: Если потребление тока в какой-либо цепи превышает допустимое значение (например, включили слишком много мощных приборов одновременно), автоматический выключатель этой цепи срабатывает и отключает ее, предотвращая перегрев проводов и возможный пожар.
4. Защита от коротких замыканий: Короткое замыкание – это аварийная ситуация, когда происходит прямое соединение фазного и нулевого проводника (или фазы и земли). Это вызывает резкий скачок тока, который моментально приводит к срабатыванию автоматического выключателя, предотвращая повреждение проводки и возгорание.
5. Защита от поражения электрическим током (УЗО): Устройства защитного отключения (УЗО) или дифференциальные автоматы реагируют на утечку тока. Если ток “уходит” куда-то не туда (например, через человека, коснувшегося оголенного провода), УЗО мгновенно отключает питание, спасая жизнь.
6. Учет электроэнергии: Современные электрощиты часто включают счетчик электроэнергии, который позволяет отслеживать потребление.
7. Удобство обслуживания: Наличие отдельных автоматических выключателей для каждой группы позволяет легко отключать нужную цепь для ремонта или замены приборов, не обесточивая весь дом.

История эволюции: От предохранителей к “умным” системам.

Первые электрические системы были крайне примитивны. Вместо автоматических выключателей использовались плавкие предохранители. Когда ток превышал допустимый, проволока внутри предохранителя перегорала, разрывая цепь. Их нужно было менять после каждого срабатывания, что было неудобно и могло быть небезопасно.

С развитием технологий появились автоматические выключатели, которые можно было просто вернуть в исходное положение после срабатывания. Затем появились УЗО, повысившие безопасность использования электроприборов, особенно во влажных помещениях.

Сегодня мы наблюдаем развитие “умных” электрощитов, интегрированных в системы “умного дома”. Они позволяют дистанционно управлять отдельными цепями, отслеживать потребление энергии в реальном времени, получать уведомления об аварийных ситуациях и даже автоматически переключаться на резервный источник питания.

Основные компоненты электрощита: Строительные блоки безопасности.

Любой электрощит, независимо от его размера и сложности, состоит из ряда ключевых компонентов:

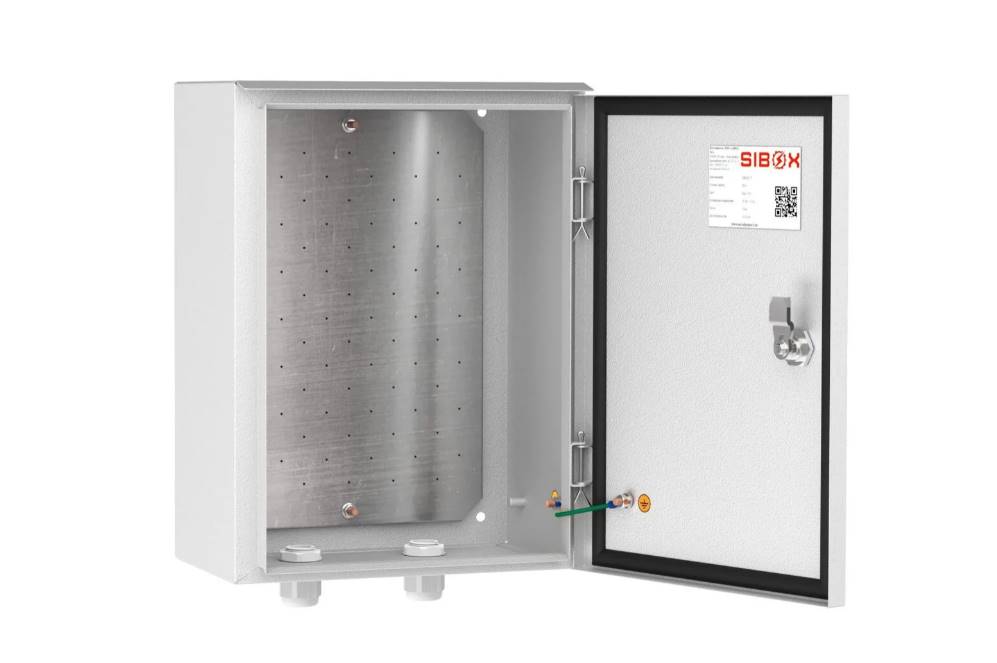

1. Корпус (Щит): Это основа, “дом” для всех компонентов. Бывают:

   • Навесные: Крепятся на стену.
   • Встраиваемые (встраиваемые): Монтируются в нишу в стене, выглядят более эстетично.
   • Напольные: Используются для больших промышленных щитов.

   Материалы корпуса:

   • Металл: Прочный, негорючий, обеспечивает хорошую защиту от электромагнитных помех.
   • Пластик: Легкий, дешевый, хорошо подходит для небольших квартирных щитов, но может быть менее прочным и горючим.

2. ** DIN-рейка:** Металлическая планка внутри щита, на которую монтируются модульные устройства (автоматические выключатели, УЗО, реле и т.д.). Стандартизирована, что обеспечивает совместимость устройств разных производителей.

3. Автоматические выключатели (Автоматы): Защищают отдельные электрические цепи от перегрузок и коротких замыканий. Бывают однополюсные (фаза), двухполюсные (фаза и ноль) и многополюсные.

4. Устройство Защитного Отключения (УЗО) / Дифференциальный автомат:

   • УЗО: Реагирует на утечку тока, защищает от поражения электрическим током. Устанавливается в паре с автоматическим выключателем.
   • Дифференциальный автомат: Объединяет функции автоматического выключателя и УЗО в одном корпусе.

5. Шины (клеммные колодки):

   • Нулевая шина (N): Для подключения нулевых рабочих проводников.
   • Шина заземления (PE): Для подключения защитных проводников (заземления).

6. Вводной автоматический выключатель: Первый автомат, который стоит на вводе в щит. Он защищает всю систему и может использоваться для полного отключения электричества в доме.

7. Счетчик электроэнергии: Если он установлен в щите.

8. Провода и клеммы: Для соединения всех компонентов.

9. Дополнительные устройства:

   • Реле напряжения: Отключает питание при выходе напряжения за допустимые пределы.
   • Контакторы: Для коммутации мощных нагрузок (например, управления бойлером).
   • Реле контроля фаз: Защищает трехфазные сети от перекоса фаз.
   • Сетевые фильтры: Защищают оборудование от скачков напряжения в сети.
   • Модули “умного дома”: Для дистанционного управления.

Виды электрощитов: Выбираем подходящее решение.

Выбор электрощита зависит от масштаба вашей электрической системы, количества потребителей и индивидуальных потребностей.

1. Квартирный щиток: Самый распространенный тип. Обычно небольшой, на 12-36 модулей. Предназначен для защиты и распределения электроэнергии в одной квартире. Может быть навесным или встраиваемым.

2. Щит частного дома (или большой квартиры): Может быть более вместительным, на 36-72 модуля и более. Часто включает в себя вводной автомат, счетчик, несколько УЗО и большое количество автоматических выключателей для различных зон и приборов.

3. Распределительный щит (для целых зданий или этажей): Крупные шкафы, устанавливаемые в технических помещениях. Служат для распределения энергии по нескольким квартирам или этажам.

4. Групповые щиты: Небольшие щиты, устанавливаемые непосредственно вблизи группы мощных потребителей (например, щит управления насосной станцией, щит для гаража).

Ключевые критерии выбора электрощита:

1. Количество модулей (мест): Это самый важный параметр. Нужно рассчитать, сколько автоматических выключателей, УЗО и других модульных устройств вам понадобится в будущем. Лучше взять щит с запасом в 20-30% от текущей потребности, чтобы иметь возможность добавить новые цепи.

   • Пример расчета:
     • Вводной автомат: 1 место
     • УЗО (общее или по зонам): 2-3 места
     • Диф. автоматы (если не используются УЗО): 5-10 мест
     • Розетки (по комнатам): 5-10 групп (по 1 автомату на группу) = 5-10 мест
     • Освещение (по комнатам/зонам): 3-5 групп (по 1 автомату на группу) = 3-5 мест
     • Мощные приборы (электроплита, стиральная машина, бойлер, кондиционер): 3-5 приборов (по 1-2 автомата на прибор) = 3-10 мест
     • Дополнительные устройства (реле напряжения, контакторы): 2-4 места
     • Итого: Минимум 20-40 модулей. Рекомендуется брать щит на 48-72 модуля для частного дома.

2. Тип установки: Навесной или встраиваемый. Встраиваемые щиты выглядят более эстетично, но требуют подготовки ниши в стене.

3. Материал корпуса: Металл предпочтительнее для долговечности и пожарной безопасности. Пластик допустим для небольших квартирных щитков.

4. Степень защиты (IP): Определяет степень защиты корпуса от пыли и влаги. Для помещений с нормальной влажностью (жилые комнаты) достаточно IP20-IP44. Для ванных комнат, кухонь – IP44 и выше.

5. Бренд и качество: Отдавайте предпочтение известным производителям (ABB, Schneider Electric, Legrand, EKF, IEK и др.). Качественные компоненты – залог безопасности.

6. Эстетика: Дизайн щита может иметь значение, особенно если он будет располагаться в жилом помещении.

Сборка электрощита: Искусство порядка и безопасности.

Сборка электрощита – задача, требующая знаний, навыков и соблюдения строгих правил безопасности. ВНИМАНИЕ! Если вы не обладаете необходимыми знаниями и опытом, доверьте сборку профессиональному электрику! Ошибки при сборке могут привести к серьезным последствиям, вплоть до пожара и поражения электрическим током.

Основные этапы сборки (общий принцип):

1. Планирование: Составление схемы щита, выбор количества и типа модулей. Нанесение маркировки на щиток.
2. Монтаж DIN-реек: Установка DIN-реек внутри корпуса.
3. Установка вводного автомата: Монтаж на DIN-рейку.
4. Установка УЗО или дифференциальных автоматов: Монтаж на DIN-рейку.
5. Монтаж автоматических выключателей: Установка на DIN-рейку, подключение к УЗО или непосредственно к вводному автомату.
6. Монтаж шин: Установка нулевой шины (N) и шины заземления (PE).
7. Подключение проводников:
   • Ввод: Подключение вводного кабеля к вводному автомату.
   • Распределение: Подключение фазных проводников от автоматов к потребителям.
   • Нулевание: Подключение нулевых проводников от потребителей к нулевой шине.
   • Заземление: Подключение защитных проводников (заземления) от потребителей к шине заземления.
   • Соединение: Подключение выходных клемм УЗО к входным клеммам автоматических выключателей.
8. Маркировка: Четкая маркировка каждого автомата и цепи (например, “Розетки кухня”, “Свет коридор”, “Стиральная машина”). Это критически важно для удобства и безопасности.
9. Проверка: После сборки необходимо провести тщательную проверку всех соединений, правильности маркировки, а также измерить сопротивление изоляции и сопротивление заземления.
10. Закрытие крышки: Установка передней крышки щита.

Важные моменты при сборке:

• Сечение проводов: Сечение проводов должно соответствовать нагрузке каждой цепи.
• Цветовая маркировка проводов: Строгое соблюдение цветовой маркировки (фаза – обычно коричневый, черный, серый; ноль – синий; заземление – желто-зеленый).
• Качество обжимки: Проводники должны быть надежно обжаты.
• Свободное пространство: Не перегружайте щит. Оставляйте достаточно свободного пространства для циркуляции воздуха и удобного обслуживания.
• Заземление: Правильное и надежное заземление – основа электробезопасности.

Типичные ошибки при сборке электрощита:

• Недостаточный запас модулей: Щит быстро становится перегруженным, нет места для новых цепей.
• Неправильное подключение УЗО: УЗО должно быть подключено к вводному автомату или автомату, защищающему группу.
• Использование одного УЗО для всего дома: Это неэффективно и небезопасно. Лучше разделять цепи по зонам (например, отдельные УЗО для ванной, кухни, розетки, освещение).
• Неправильная маркировка: Путаница в цепях, невозможность быстро отключить нужный автомат в аварийной ситуации.
• Использование проводов недостаточного сечения: Приводит к перегреву и пожару.
• Плохое качество обжимки: Слабые контакты, перегрев.
• Отсутствие заземления или неправильное его подключение.
• Монтаж в местах с высокой влажностью без соответствующей степени защиты корпуса.

Эксплуатация электрощита: Забота о долговечности и безопасности.

Даже самый правильно собранный электрощит требует внимания и периодического обслуживания.

1. Периодический осмотр: Регулярно (хотя бы раз в год) осматривайте щит на предмет видимых повреждений, следов перегрева (изменение цвета пластика, оплавление), посторонних запахов.
2. Проверка срабатывания УЗО: Не реже одного раза в полгода нажимайте на кнопку “Тест” на каждом УЗО. Если оно не срабатывает, это сигнал о неисправности и необходимости замены.
3. Чистота: Следите за чистотой внутри щита. Пыль и грязь могут способствовать перегреву и возникновению коротких замыканий.
4. Маркировка: Следите за актуальностью маркировки. Если вы внесли какие-либо изменения в электрическую схему, обновите маркировку.
5. Обращайте внимание на “симптомы”:
   • Мерцание света: Может указывать на плохой контакт или перегрузку цепи.
   • Щелчки или потрескивание из щита: Сигнал о неисправности контактов.
   • Запах гари: Экстренно отключите электричество и вызовите специалиста!

Когда вызывать электрика?

• При любой неисправности: Если вы заметили любые отклонения в работе щита.
• При добавлении новых потребителей: Подключение новых мощных приборов требует оценки нагрузки и, возможно, пересмотра схемы щита.
• При ремонте или модернизации электропроводки.
• При плановом техническом обслуживании: Рекомендуется проводить профилактический осмотр каждые 5-10 лет.

Будущее электрощитов: Интеллект в каждом доме.

Мир технологий не стоит на месте, и электрощиты становятся все более “умными”. Современные системы могут:

• Управлять нагрузкой: Автоматически отключать второстепенные потребители при пиковых нагрузках.
• Мониторить потребление: Отслеживать расход электроэнергии по каждой цепи, помогая оптимизировать затраты.
• Предотвращать аварии: Реагировать на скачки напряжения, перегрузки, утечки тока быстрее и точнее, чем традиционные устройства.
• Интегрироваться с системами “умного дома”: Позволять управлять освещением, отоплением, кондиционированием, охранной сигнализацией через смартфон или голосовые команды.
• Самодиагностироваться: Сообщать о возможных неисправностях.

Заключение: Электрощит – ваш невидимый страж.

Электрощит – это сердце вашего дома, отвечающее за его безопасность и функциональность. От его правильного выбора, сборки и эксплуатации напрямую зависит ваше спокойствие и безопасность. Не относитесь к нему как к простой технической детали. Это инвестиция в надежность, долговечность и комфорт вашей жизни.

Помните: безопасность превыше всего. Если вы не уверены в своих силах, доверяйте работу с электричеством профессионалам. Грамотно спроектированный и качественно собранный электрощит станет вашим надежным “стражем”, оберегающим вас и ваш дом от любых электрических опасностей.
